朗旭气动304/316衬氟法兰球阀 气动防腐衬胶阀门Q641F46

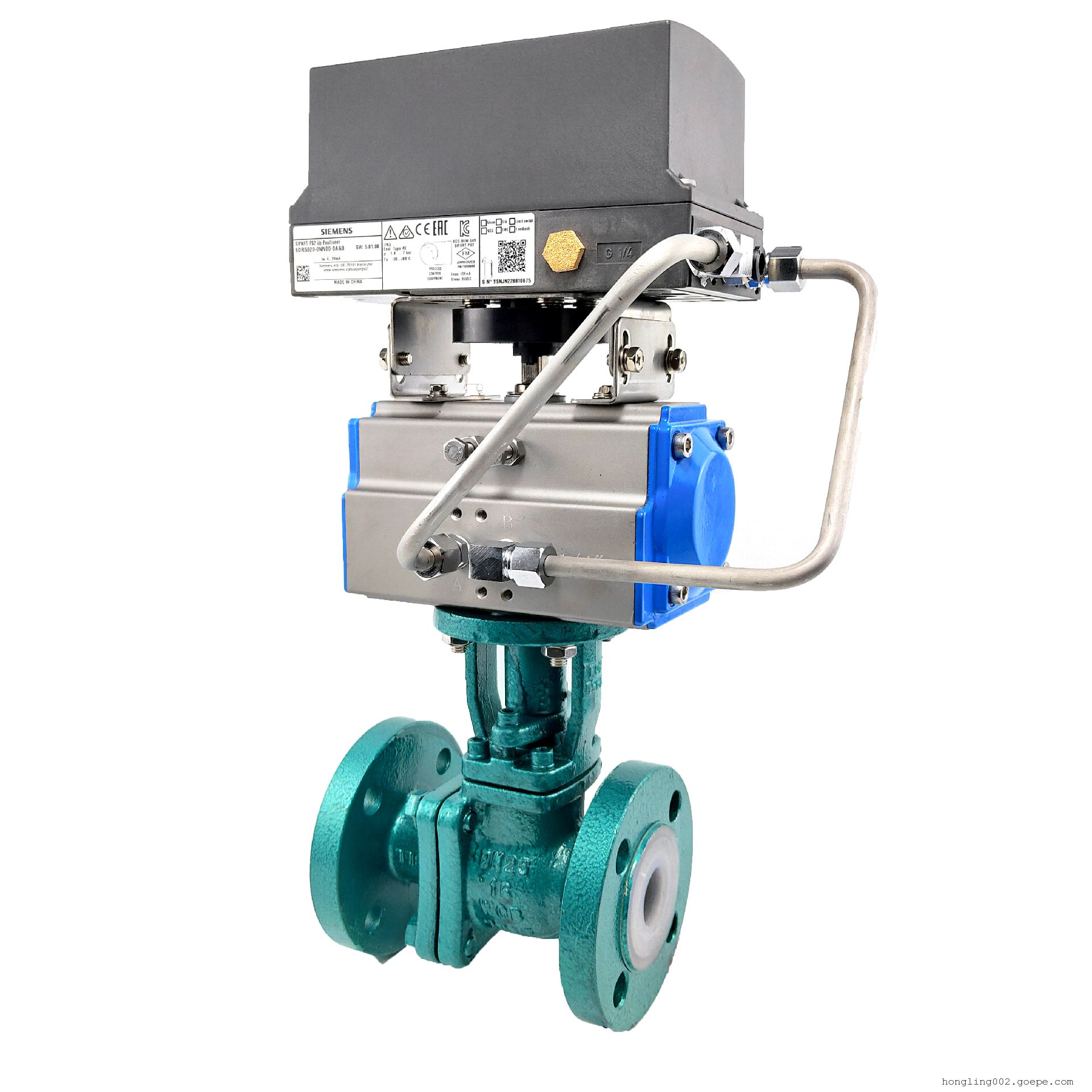

Q641F气动衬氟球阀产品概述：
Q641F气动衬氟球阀是一种（球体）绕垂直于通道轴旋转90o的阀门，其由回转型角行程电子式气动执行器和O型阀结构组成。Q641F气动衬氟球阀属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。Q641F气动衬氟球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
Q641F气动衬氟球阀产品特点：
1、流体阻力小，是所有阀类中流体阻力小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动球体0~90o，达到启闭动作或调节动作。
2、是全电子式气动执行机构，采有机电一体化结构。Q641F气动衬氟球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。Q641F气动衬氟球阀通过输入电流信号或电压信号，改变球芯的旋转角度（0-90o任意角度），实现比例调节动作。
3、球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F气动衬氟球阀特别适用于要求零泄漏率的场合。
4、有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q641F气动衬氟球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q641F气动衬氟球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
Q641F46气动衬氟球阀工作原理
Q41F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
Q641F46气动衬氟球阀基本参数
设计规范：遵循GB12237，API608，API6D
驱动方式：手动、蜗轮传动、气动、电动。
公称通径：DN15～200mm
